群宜专业小编告诉大家膨胀螺丝能承受多重

来 源:http://www.shqunyi.com/ 发布时间:2019-04-25 点击次数:

群宜专业小编来告诉大家膨胀螺丝能承受多重

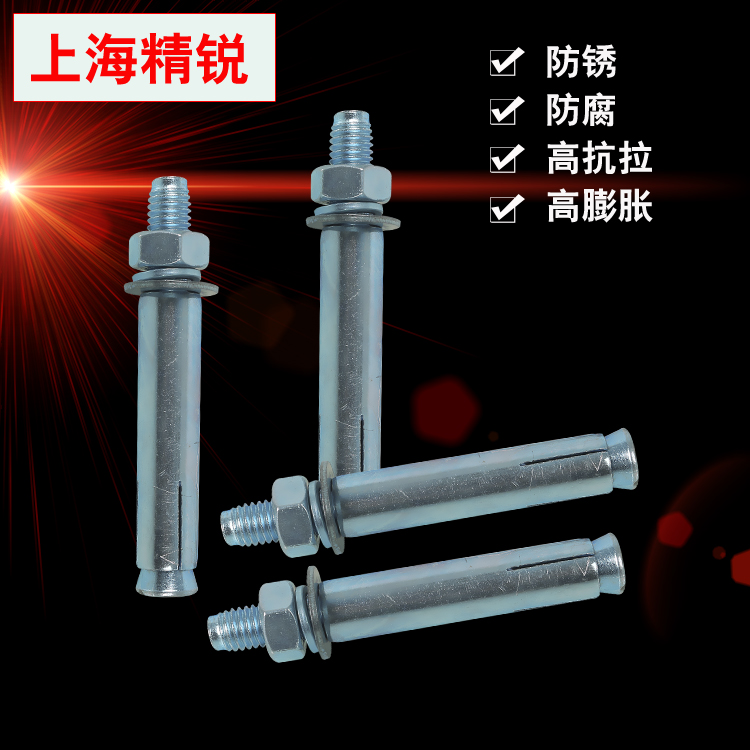

膨胀螺丝




一、膨胀螺栓承重的计算方法:
  (1)线槽布放线缆重量:
  线缆每米重量:0.184kg/m(见大对数电缆技术参数) 线缆直径d=12.5mm,截面积S=π(12.5/2)2=122.72mm2。(见见大对数电缆技术参数)
  100*100线槽最多可布放N=100*100*0.6/122.72=48(条) 线缆重量:10*1.5*48*0.184=132.48kg
  (2)线槽重量:
  线槽尺寸:100*100 盖板宽120mm 厚度=1.2mm 长度=1.5米
  线槽重量: 10*(0.1+0.1+0.1+0.12)*0.0012*1.5*7.86*103=59.4216kg 按60kg计算。
  (3)角钢支架重量:
  角钢重量: (0.04+0.04)*0.004*(1*2+1.5*2)*7.86*103=12.576kg 按13kg计算
  合计:60+13+132.48=205.48kg
  二、膨胀螺栓的简单介绍:
  膨胀螺栓,是将管路支/吊/托架或设备固定在墙上、楼板上、柱上所用的一种特殊螺纹连接件。
  (1)螺栓材料 常用材料:Q215、Q235、25和45号钢,对于重要的或特殊用途的螺纹联接件,可选用15Cr,20Cr,40Cr,15MnVB,30CrMrSi等机械性能较高的合金钢。
  (2)许用应力 螺纹联接件的许用应力与载荷性质(静、变载荷) 、联接是否拧紧,预紧力是否需要控制以及螺纹联接件的材料、结构尺寸等因素有关。
